Tichý odpadový systém MASTER 3 PLUS

Vysoko tichý odpadový systém

Zaistite lepšiu celkovú kvalitu života a zvýšte hodnotu nehnuteľnosti tým, že odstránite obťažovanie hlukom zo susedných miestností, alebo bytov pomocou špičkového tichého odpadového systému.

Master 3 Plus, náš prémiový polypropylenový (PP) odpadový systém, účinne znižuje hluk šírený vzduchom a stavebnou konštrukciou. Bol testovaný Fraunhoferovým inštitútom v Nemecku a výsledky testovania ukazujú, že Master3Plus je jedným z najtichších odpadových systémov dostupných na európskom trhu.



Materiál

Rúra: PP-CO/PP-MV/PP-CO

Tvarovka: PP-CO-MV

Tesnenie: EPDM

Priemery

32 do 160 mm

Dĺžky

DN/OD 32-50: 0.15, 0.25, 0.50, 1.0, 1.5, 2.0 m

DN/OD 75-160: 0.15, 0.25, 0.50, 1.0, 1.5, 2.0, 2.65 m

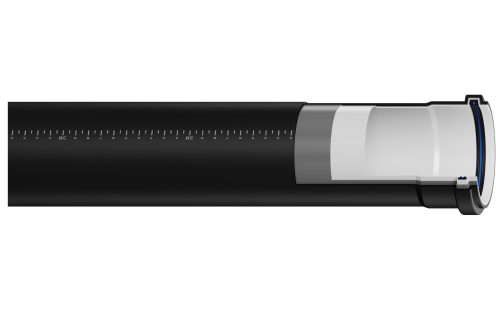

Konštrukcia rúr systému MASTER 3 PLUS novej generácie

Rúry vyrobené z troch starostlivo zladených vrstiev, ktoré sú navrhnuté tak, aby dosahovali špičkových špecifických vlastností.

Tvarovky sú vyrobené ako jednovrstvové z minerálneho polypropylénu (PP-MV). Sú navrhnuté tak, aby znižovali vznik turbulentného prúdenia a zaisťovali vyšší prietok - čiže možnosť pripojenia pripojovacích potrubí na stupačku. Zväčšná hrúbka steny napomáha útlmu hluku pri prúdení odpadových vôd.



Sortiment

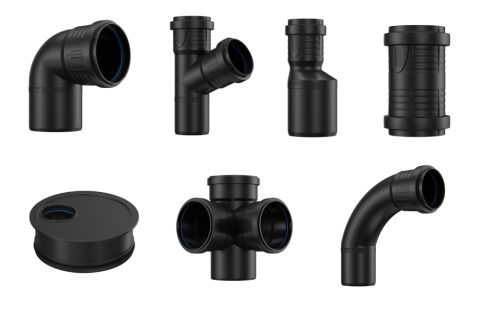

Systém pokrýva všetky bežné priemery pre inštaláciu vnútorných odpadových systémov, to znamená od priemeru 32 mm až do priemeru 160 mm. V sortimente nechýba aj dim 90 mm, ktorá se viac a viac používá s ohľadom na úsporu miesta pri inštalácii odpadových stupačiek v šachtách. Rúry v dĺžkach od 150 milimetrov až po dĺžky 2,65 m, s ktorými sa dá jednoducho riešit odpadový systém pre konstrukčnú výšku jednoho poschodia. Sortiment tvaroviek obsahuje nielen běžné typy, ako sú kolená, jednoduché odbočky, redukcie, presuvné/dvojité hrdlá, ale i špeciality akými sú vnútorné redukcie, bytové rohové odbočky alebo aj špeciálne tvarovky pre vysokopodlažné budovy – viď nižšie. Úplnou novinkou v systéme sú oblúky v dim 50, 75 a 110 mm, ktoré môžu nahradiť inštaláciu 2 kolien 45° pri ostrej zmene trasy 90°.

ŠPECIALITY PRe VYSOKOPODLAŽNÉ BUDOVY

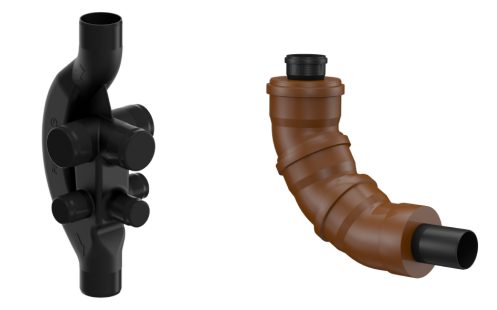

Pre vysokopodlažné budovy je určená špeciálna ventilačná odbočka, ktorá zaručuje vynikajúce odvetranie/prisávanie vzduchu a napojenie horizontálnych prípojok na každom poschodí a tým obmedzuje kolísanie tlaku v systéme. Toto riešenie eliminuje nutnosť inštalácie paralelnej stupačky pre privzdušnenie.

Jedno z najproblematickejších miest pre vznik hluku je zalomenie systému z vertikálneho smeru do smeru horizontálneho.  Väčšinou je to na pozícii päty stupačkového systému. Tu doporučujeme inštaláciu útlmového patkového kolena.



Závesná a upevňovacia technika

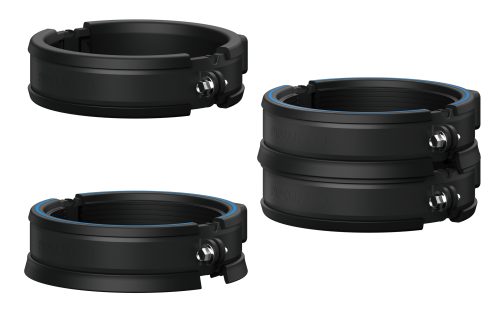

V rámci príslušenstva pre systém Master 3 Plus ponúka PIPELIFE SLOVAKIA, s.r.o. špeciálne útlmové objímky, ktoré majú tiež podstatný vplyv na útlmové vlastnosti tichého odpadového systému. Jedná sa o objímky jednoduché, voľné a dvojité pre priemery 110, 125 a 160 mm.

Odvetrávacie hlavice

Neoddeliteľnou súčasťou odpadového systému je jeho odvetranie, ktoré je vedené nad strechou objektu.

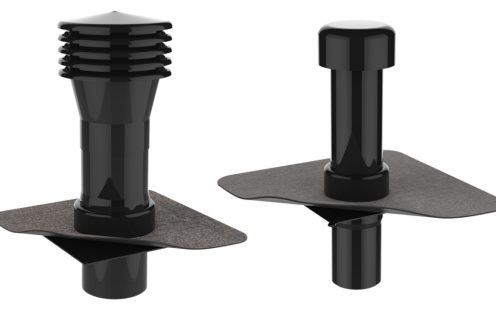

Ponúkame odvetracie hlavice pre priemery 50 a vyššie. Hlavice pre priemery 110 a 125 sú k dispozícii v rôznych dĺžkach rúry, ako pod tak i nad tesniacou manžetou, aby vyhovovali rôznym typom striech, vrátane zelených striech.

Hlavice sú odolné voči UV žiareniu.



Štandardná APLIKáCia

Tichý odpadový systém Master3Plus odolný voči horúcej vode sa používá predovšetkým pre odvod splaškových, šedých i dažďových vôd pre domáce i priemyslové aplikácie. Vnútri budov možno Master3Plus použiť ako:

  • Jednoduché i vetvené pripojovacie potrubie
  • Stupačky
  • Zvodné potrubie
  • Vetracie potrubie
  • Vnúorné dažďové potrubie s výškou vodného sĺpca až 5 m

ŠPECIalne APLIKáCiE

Vďaka nadštandardným vlastnostiam možno systém použiť napríklad ku konštrukcii:

  • zaridenia na odstraňovanie prachu (centrálne vysávače);
  • pre vypustenie chemicky agresívnej odpadovej vody v rozmedzí pH ~ 2 (kyselé) až pH ~ 12 (alkalické)

VÝHODY SYSTÉMU

Interakcia 3 vrstiev a ich špeciálnych vlastností dáva rad pozitívnych vlastností potrubnému systému MASTER 3 PLUS:


• vysoká kruhová a pozdĺžna tuhosť
• vysoký prietok odpadových vôd
• vynikajúca zvuková izolácia



V porovnaní s klasickým HT a pôvodným systémom MASTER 3 prináša nový systému MASTER 3 PLUS ešte lepšie akustické vlastnosti pre kontrolu hluku.
