Systém viacvrstvových rúr a lisovaných tvaroviek pre sanitárne rozvody RADOPRESS

Systém viacvrstvových rúr a lisovaných tvaroviek pre sanitárne rozvody RADOPRESS

Inštalačný systém RADOPRESS pre inštaláciu pitnej, studenej a teplej vody pozostáva z viacvrstvových zosieťovaných polyetylénových rúrok PE-X, resp. z polyetylénu so zvýšenou odolnosťou proti teplote PE-RT, s antifúznou vrstvou z hliníka (AL) a lisovaných a skrutkovaných tvaroviek. Súčasťou ponuky je kompletná sada armatúr, spojovacích prvkov a montážnych nástrojov pre sanitárne zariadenia.

Viacvrstvové rúrky PE-X / AL / PE-X (PE-RT / AL / PE-RT) sa vyrábajú vytláčaním so stočenou hliníkovou páskou (AL) vloženou do vnútra potrubia. Hliníková vrstva je na oboch stranách pokrytá spojivom a vrstvami polyetylénu PE-X (PE-RT). Použitie hliníkovej vrstvy má za následok šesťnásobné zníženie tepelného predĺženia rúr v porovnaní s bežnými rúrkami PE-X, PE-RT a rúrkami s antifúznou vrstvou vyrobenou z polyvinylalkoholu (EVOH), čo je dôležité predovšetkým vo vykurovacích systémoch radiátorov.

Vysoká kvalita výrobkov a vynikajúce fyzikálne a mechanické parametre plastov, ako je odolnosť voči vysokej teplote a tlaku, zaisťujú inštaláciu potrubia Pipelife počas 50 rokov trvanlivosti.

Radopress
Materiál PE-X/AL/PE-X; PE-RT/AL/PE-RT
Priemery DN/OD 16, 18, 20, 26, 32, 40, 50, 63 mm
Nominálny tlak PN 10 (bar)
Dĺžky tyče 5 m Role 50, 100, 200, 400 m
Spôsob spájania lisované spoje

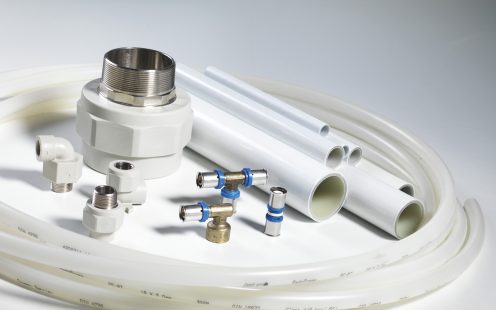

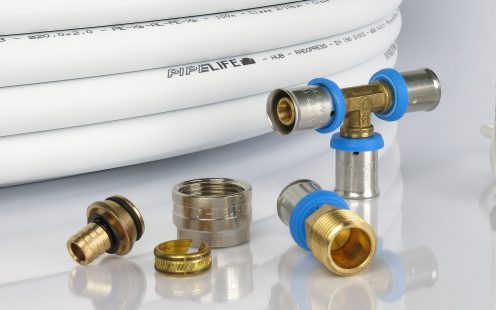

RÚRY A TVAROVKY

Spojenie rúr a tvaroviek je realizované:

• mosadzné lisovacie tvarovky - rúrky sú spojené mechanickým lisovaním

• mosadzné prechodové tvarovky s vonkajším alebo vnútorným závitom (závitové spojenie)

• zverné šróbenie Eurokonus - mechanicky upnuté maticou a utesnené elastomérovým tesnením

Tvarovky Eurokonus umožňujú pripojenie potrubia k rozdeľovačom alebo radiátorovým ventilom.

Lisovanie rúr a tvaroviek sa vykonáva pomocou akumulátorového alebo elektrického radiálneho lisu s TH čeľusťami. Táto technológia poskytuje odolné spojenie (získaný pomocou sily 10 ton) najvyššej pevnosti.

Rúrky s priemerom 16, 18 a 20 mm môžu byť spojené pomocou ručného lisovacieho nástroja.

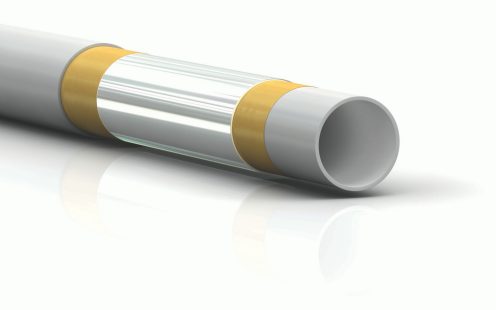

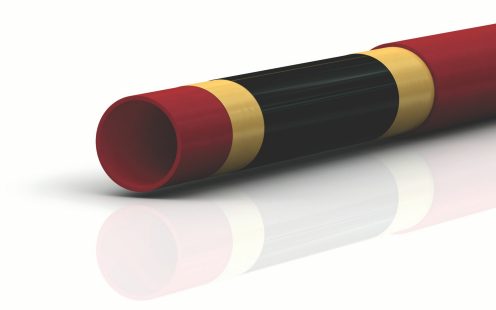

Konštrukcia rúry

Viacvrstvové rúrky RADOPRESS vyrobené z PE-X, resp. PE-RT sa skladajú z 5 vrstiev:

• vonkajšia vrstva PE-Xb alebo PE-RT

• adhézne vrsva

• hliníková fólia

• adhézna vrstva

• vnútorná vrstva PE-Xb alebo PE-RT

PE-Xb polyetylén je zosieťovaný polyetylén PE-HD, PE-RT je polyetylén so zvýšenou odolnosťou proti teplote. Rúrky sú v štandardnom prevedení vyrábané v bielej farbe.

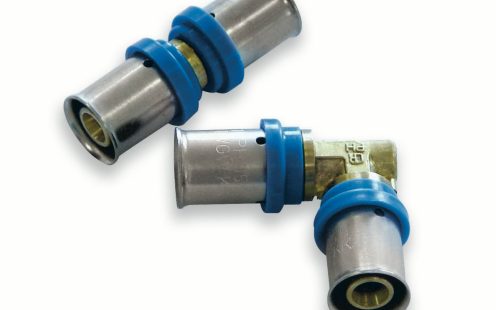

Konštrukcia tvaroviek

Zaručuje veľmi vysokú spoľahlivosť, spoj s dlhou životnosťou a jednoduchou montážou

4 časti fitingu:

  • lisovacie puzdro z vysokoakostnou ocelou
  • plastový krúžok (TH kontúra)
  • 2 O-krúžkami
  • mosadzné telo tvarovky

výhody systému radopress

  • veľmi dobrá odolnosť voči vysokej teplote a tlaku
  • veľmi jednoduchá a rýchla montáž, najmä pomocou lisovacích konektorov
  • jeden typ potrubia pre vykurovanie a sanitárne zariadenia
  • možnosť voľného tvarovanie trasy - veľmi malý počet potrebných tvaroviek
  • kyslíková bariéra - chráni pred difúziou kyslíka, ktorá spôsobuje koróziu kovových častí zariadení
  • možnosť pripojenia hliníkových rúrok a radiátorov (bez elektrochemickej korózie)
  • úplná odolnosť PE-X voči korózii a usadzovaniu vodného kameňa
  • veľmi vysoká mechanická pevnosť rúrok
  • rúrky si po ohybe udržujú svoj tvar
  • veľmi dobrá mechanická odolnosť mosadzných rúrok a tvaroviek
  • vynikajúca chemická odolnosť
  • vynikajúce hydraulické parametre, k = 0,004
  • fyziologická ľahostajnosť k vode (nereagujú s vodou)
  • najväčší záruka tesnosti lisovaných spojov
  • veľmi dlhá životnosť inštalácie nad 50 rokov
  • dokonalé tlmenie vibrácií a hluku
  • veľmi nízky koeficient tepelnej rozťažnosti (α = 0,024 mm / (m.K)); podobný medi
  • odolnosť proti vodným rázom
  • nízka hmotnosť potrubia
  • veľmi široký sortiment rúr, tvaroviek, montážnych nástrojov
  • energeticky úsporná vykurovacie zariadenia, napr. Podlahové vykurovanie, solárne systémy
  • veľmi vysoká kvalita výrobkov a vynikajúce vlastnosti zaisťujú širokú škálu aplikácií

Použitie, aplikácia

Vynikajúce pevnostné parametre viacvrstvových rúrok PE-X a PE-RT s kyslíkovou bariérou (AL) používanou v systéme RADOPRESS a systému lisovaných tvaroviek umožňujú najvšestrannejšie použitie vo vykurovacích a sanitárnych inštaláciách pri maximálnej prevádzkovej teplote 95 ° C a tlaku 10 bar.

Systém RADOPRESS od Pipelife je určený pre použitie v inštaláciách:

• pitná a studená voda - stúpačky a pripojovacie rozvody k zariaďovacím predmetom

• teplá úžitková voda - stúpačky a pripojovacie rozvody k zariaďovacím predmetom

• stlačený vzduch

• chladenie (chladená voda)

• priemyselné rozvody - napr. Pre prepravu stlačeného vzduchu, potravín, chemikálií

• technologické, napr. Zavlažovanie a vykurovanie športových ihrísk

• poľnohospodárske, záhradnícke

• vykurovanie, ako je podlahové vykurovanie, ústredné kúrenie, nízkoteplotné a vysokoteplotné radiátory, solárne systémy - pozri systém RADOPRESS FLOORTHERM

mytí rukou

Na systém RADOPRESS sa vzťahuje desaťročná záruka poskytovaná společnosťou PIPELIFE SLOVAKIA s.r.o.
